Характеристики
|

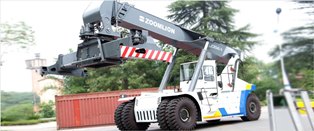

Ричстакер ZOOMLION ZLJCRS45-5
|
| Производитель: |
ZOOMLION |
| Модель: |
ZLJCRS45-5 |
| Габаритные размеры |
|
| Габаритные размеры (ДхШхВ) (мм): |
11200х4200х4850 |
| Колесная база (мм): |
6000 |
| Расстояние между передними колесами (мм): |
3033 |
| Расстояние между задними колесами (мм): |
2600 |
| Дорожный просвет (мм): |
250 |
| Минимальный радиус поворота (контейнер 20 футов) (мм): |
8000 |
| Размер захвата |
|
| Вид контейнеров: |
Международный стандартные контейнеры 20 футов - 40 футов |
| Грузоподъемная сила |
|
| 1-й ряд: Центра тяжести груза 1970 мм |
Уровень 1-4: 45000 кг |
Уровень 5: 43000 кг |
| 2-й ряд: Центра тяжести груза 3820 мм |
Уровень 1-4: 31000 кг |
Уровень 5: 30000 кг |
| 3-й ряд: Центра тяжести груза 6320 мм |
Уровень 1-4: 15000 кг |
Уровень 5: 14500 кг |
| Максимальная высота подъема |
|
| Максимальная высота подъема (мм): |
Поворотные замки 15100 |
| Спредер для ричстакера |
|
| Производитель: |
Bromma (импортная Швеция) |
| Модель: |
RSX40 |
| Грузоподъемность (кг): |
45 т до ± 10% эксцентричной нагрузки
4х10 т с подъемными скобами с поворотными замками |
| Вес конструкции (кг): |
7600 (без дополнительного оборудования) |
| Стандарт ISO плавающие поворотные замки: |
90° менее чем за 1,5 сек, механическая и электрическая защитная блокировачная система |
| Телескопирование: |
от 20 до 40 менее чем за 15 секунд зондирования аналог телескопическая позиций и гашения с максимальной скоростью |
| Угол поворота: |
левая -195°/правая +105° менее чем за 50 секунд с плавной технологии управления |
| Боковое смещение: |
± 800 мм в 15 секунд с плавной технологии управления |
| Механические наклон штабеля: |
±5° |
| Электрооборудование: |
24В постоянного тока напряжения управления
Электронный блок управления с диагностической технологии Последовательный интерфейс открытой CAN соответствии с профилей CiA DS 444
2 рабочие фары 70В каждая |
| Гидравлическая система: |
70-90 л/мин при 160 бар (ISO 4406) |
| Обработка поверхностей: |
PUR RAL 7021 (темно-серый), 120/2 FeSA2
5 с блеском классе 30±5 для коррозии
C3L/C2M классификации защиты в соответствии с EN - ISO 12944 |
| Скорость подъема |
|
| Без нагрузки (м/с): |
0.42 |
| Нагрузка (70% от номинальной нагрузки) (м/с): |
0.25 |
| Общая масса |
|
| Снаряженная масса (кг): |
71000 |
| Двигатель |
|
| Производитель: |
Volvo |
| Модель: |
TWD1240VE |
| Тип: |
шестицилиндровый рядный дизельный двигатель с прямым впрыском топлива. Двигатель имеет электронную систему управления впрыском топливом EDC III, турбокомпрессор, промежуточный охладитель, систему охлаждения с термостатическим управлением, а также характеризуется низким уровнем шумности. |
| Режима управления: |
Электронное управление |
| Мощность, (кВт/л.с.): |
256/348 |
| Номинальная частота вращения, (об/мин): |
2200 |
| Диаметр цилиндра х ход поршня (мм): |
131х150 |
| Объем двигателя(л): |
12130 |
| Коэффициент сжатия: |
18.5 |
| Вес двигателя (кг): |
1270 |
| Габариты двигателя (ДхВхШ) (мм): |
1476х887х1238 |
| Порядок работы цилиндров: |
1-5-3-6-2-4 |
| Передача (КПП) |
|
| Производитель: |
DANA Clark |
| Режим управления: |
ручной / автоматический |
| Ведущий мост |
|
| Производитель: |
KESSLER |
| Максимальная статическая нагрузка (кН): |
1500 |
| Максимальная динамическая нагрузка (кН): |
1070 (V = 25 км/ч) |
| Гидравлическая система |
|
| Производитель: |
PARKER |
| Тип: |
Переменный поршневой насос и электронная пропорциональный клапан |
| Электрическая система |
|
| Тип: |
Шин CAN |
| Рулевое управление и тормозная система |
|
| Тип: |
Гидравлический усилитель руля, двойного действия цилиндра
Тормоза: передние колеса дисковыми тормозами
Стояночный тормоз: ручной с кнопки, сухие дисковые тормоза, гидравлические действием механического сброса |
| Шина и диски |
|
| Тип шины: |
18.00-25 пневматических шин (давлении 1Mpa) |
| Количество шин: |
переднии 4 заднии 2 |
| Технические характеристики в рабочем состоянии |
|
| Скорость движения вперед (км/ч): |
Без нагрузки - 25 км/ч
Номинальная нагрузка - 21 км/ч |
| Скорость движения назад (км/ч): |
Без нагрузки - 25 км/ч
Номинальная нагрузка - 21 км/ч |
