Описание

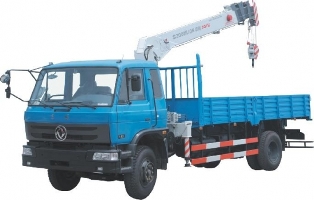

Крановая установка (манипулятор) SQ112 часть конструкции грузовика подъемного крана, стрела типа коробчатой конструкции с пятигранным сечениям с гидродинамическим выдвижение имеет хорошую жесткость и хорошее сопротивление вибрации, в манипуляции с поворотом. Стрела имеет 3 секционную структуру, изготовлены из высококачественной обработки стали, синхронное растяжение телескопической стрелы обусловлена растяжением гидравлического бака и растяжения троса. Максимальная грузоподъемность 5 т угол максимальной амплитуды составила 76°, максимальная высота подъема 10.5 м.
Крановая установка идет через шасси и соединены с рамой шасси к стойке и сваренный из высокопрочной стали.
Электронная система управления для грузовых автомобилей предупреждающие огни автомобиля, инструкции по технике безопасности огни и сигнал тревоги.
Характеристики
Характеристики
|
Манипулятор ZOOMLION SQ112
|
| Производитель: |
ZOOMLION |
| Модель: |
SQ112 |
| Максимальный грузовой момент kN.m / м |
112.5/2.5 |
| Максимальная масса / амплитуда кг/м |
5000/2.25 |
| Снаряженная масса крана (кг): |
2000 |
| Габаритные размеры (ДхШхВ) (мм): |
4090х2450х2429 |
| Стрела |
|
| Тип: |
Коробчатая конструкция с пятигранным сечениям, синхронизированные телескопическим гидравлическим приводом. |
| Количество секций: |
3 |
| Длина стрелы в сложенном виде (мм): |
3930 |
| Длина стрелы в разложенном виде (мм): |
9233 |
| Время выдвижение аутригеров (с): |
21 |
| Время складывание аутригеров (с): |
26 |
| Изменение диапазона (°): |
1~76 |
| Максимальная высота подъема (мм): |
10500 |
| Максимальный рабочий диапазон (мм): |
9000 |
| Одноканатная тяговая сила (kN): |
14.7 |
| Выносной стрелы (мм): |
2280～3290～5080 |
| Поворотный механизм |
|
| Диапазон вращения (°): |
0~360 |
| Скорость поворота (об/мин.): |
2.2 |
| Гидравлическая система |
|
| Объем гидравлического бака (л): |
72 |
| Предохранительного клапана давление, (МПа): |
17.5 |
| Защитные устройство |
|
| Защита: |
Подъемные характеристики таблицы, с указанием весовых параметров, предохранительный клапан, балансировочный клапан, опоры с гидравлическим замком, перекручивания устройство перегородок крюк безопасности, опоры контактов. |
Параметры шасси на котором ставится
№
|
Шасси
|
Модель
|
Размер кузова (ДхШхВ) (мм)
|
| 1 |
EQ1126KJ1 |
ZLJ5124JSQD |
5200х2294х550/600 |
| 2 |
CA1140PK2L3EA80 |
ZLJ5140JSQ3D |
5800х2300х600 |
| 3 |
EQ1141KJ2 |
ZLJ5141JSQ3D |
5530х2294х550/600 |
| 4 |
ZZ1124G5315C1 |
ZLJ5125JSQ3D |
6020х2280х600 |
| 5 |
EQ1120GLJ |
ZLJ5120JSQ3D |
6000х2300х600 |
| 6 |
LZ1121LAPT |
ZLJ5121JSQ3D |
5900x2294x550 |
| 7 |
CA1128PK2L2EA80 |
ZLJ5126JSQ3D |
6000x2300x600 |
Габаритные размеры крана ZOOMLION SQ112
Грузовысотная характеристика крана ZOOMLION SQ112
