Описание
Гусеничный кран SMQ500A с телескопической стрелой собственной разработки продуктов Smarter, максимальная грузоподъемность 50 т, основная стрела состоит 5 секций и дополнительная стрела из 1-х секции, установлен двигатель марки Cummins, контроллер ограничитель момента, кондиционер. Кран состоит из трех частей, шасси, поворотной платформа и стрела. Направляющая каретка сварена в виде закрытого ящика пластин с различными направлениями пространства, обеспечит стабильность. Поворотный стол представляет собой сочетание структуры закрытой коробки и один перемычкой-пластины. Стрела имеет раму в виде "U" формы, который имеет хорошую прочность.
Характеристики
Характеристики
|
Гусеничные краны с телескопической стрелой SMARTER SMQ500A
|
| Производитель: |
SMARTER |
| Модель: |
SMQ500A |
| Рабочие характеристики |
|
| Максимальная грузоподъемность (кг): |
50000 |
| Радиус при максимальной грузоподъемность (мм): |
3000 |
| Подъемная сила при номинальной грузоподъемности: |
8 |
| Максимальный подъемный момент (т.м): |
12х5 |
| Cкорость одного каната (м/мин): |
130 |
| Высота подъема стрелы (м): |
8 |
| Скорость вытягивание и втягивания стрелы (с): |
|
| Время подъема (вверх / вниз) стрелы (с): |
130/130 |
| Габаритные размеры (ДхШхВ) (мм): |
13914х4760х3020 |
| Cкорость поворота платформы (обр): |
1.8 |
| Способность преодолевать подъем (%): |
40 |
| Система трансмиссии: |
Полностью гидравлическая система |
| Скорость движение (км/ч): |
2.4 |
| Снаряженная масса (без противовесов) (кг): |
57800 |
| Снаряженная масса противовеса (кг): |
18000 |
| Длина сложенной стрелы (м): |
10.8 |
| Длина разложенной стрелы (м): |
38 |
| Длина гуська (м): |
7.5 |
| Длина разложенной стрелы + гусек (м): |
45.5 |
| Угол наклона гуська (º): |
0, 15 |
| Удельное давление на грунт (МПа): |
0.07 |
| Двигатель |
|
| Производитель: |
CUMMINS |
| Модель: |
6BTAA5.9-C205 |
| Тип: |
6 цилиндровый, рядный, с водяным охлаждением, с турбонаддувом и промежуточным охлаждением |
| Номинальная мощность (кВт/л.с.): |
155/205 |
| Номинальная частота вращения (обр): |
2200 |
| Максимальный крутящий момент / скорость: |
870 N.m @ 1500 обр |
| Объем двигателя (мл): |
5.900 |
| Диаметр цилиндра * Ход цилиндра (мм) |
102х120 |
| Коэффициент сжатия: |
17.3:1 |
| Тип топлива: |
Дизельный |
| Расход топлива при номинальной мощности (л/ч): |
26 |
| Габаритные размер (ДхШхВ) (мм): |
1310х900х1400 |
| Вес двигателя (кг): |
450 |
Габаритные размеры гусеничного крана с телескопической стрелой SMARTER SMQ500A

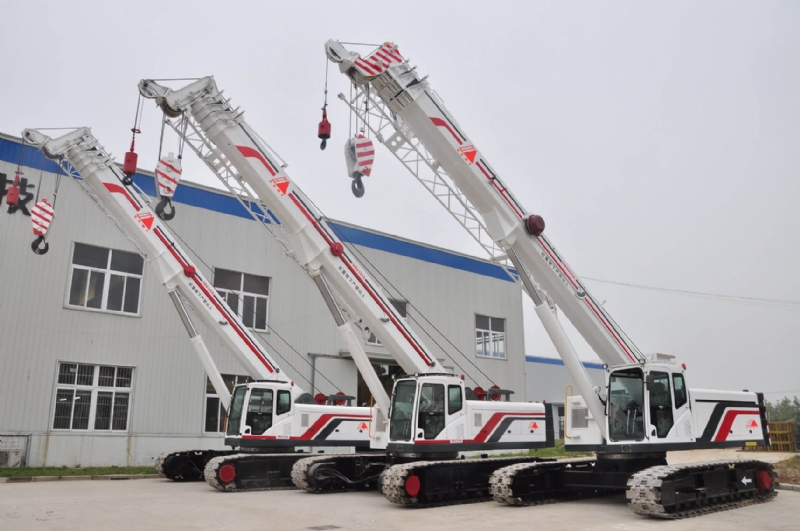

Фотографии
- Гусеничные краны с телескопической стрелой SMARTER SMQ500A
- Гусеничные краны с телескопической стрелой SMARTER SMQ500A
- Гусеничные краны с телескопической стрелой SMARTER SMQ500A
- Гусеничные краны с телескопической стрелой SMARTER SMQ500A
Гусеничные краны с телескопической стрелой SMARTER SMQ500A
